功能：

該系列儀表采用交流采樣技術，能分別測量電網中的電流、電壓、功率、功率因數和電能等參數。可帶RS485通訊接口、模擬量數據轉換、開關量輸入/輸出等功能，實現電力參數、電氣元件工作狀態的遠程傳輸，便于后臺監控系統集中檢測。

應用范圍：

適用于高、低壓電力系統中需要檢測電力參數的場合。

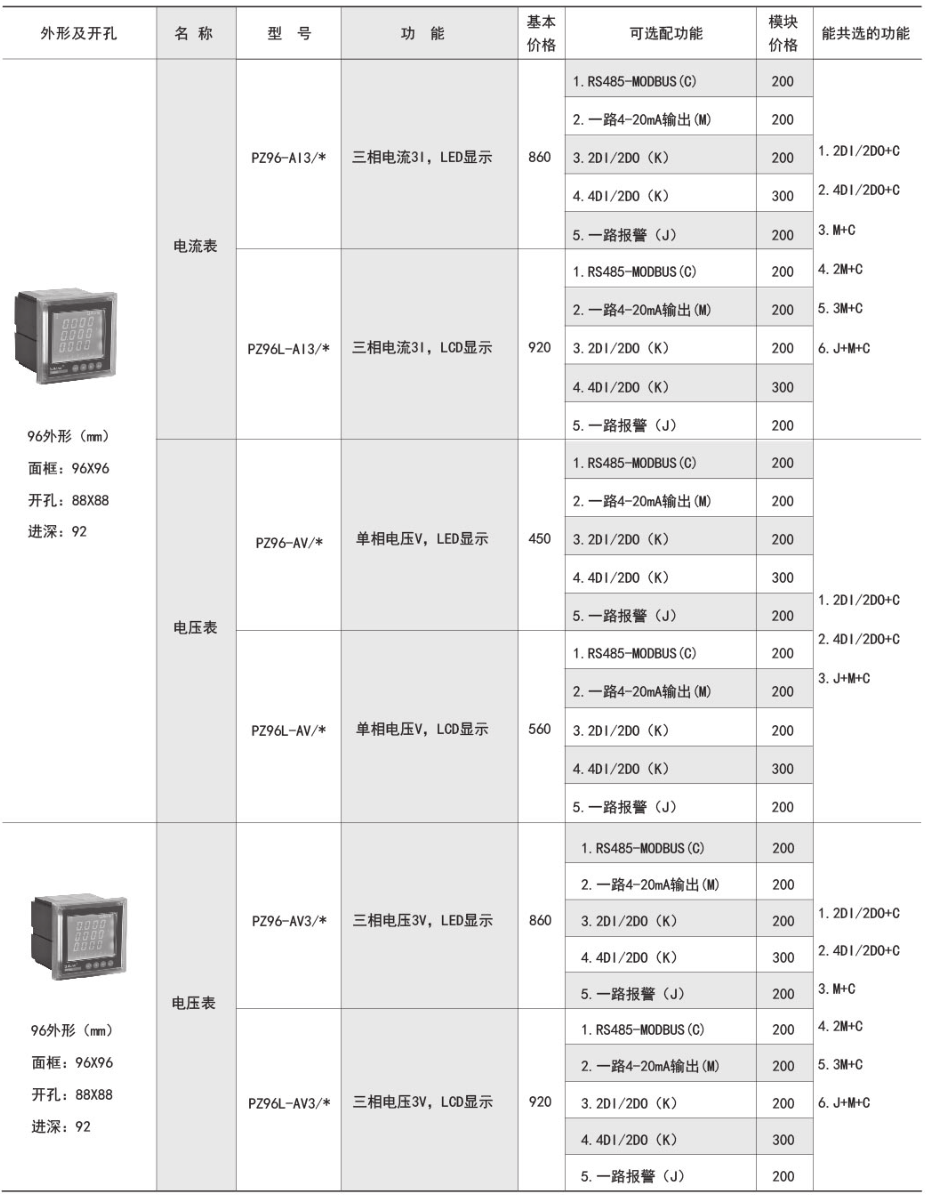

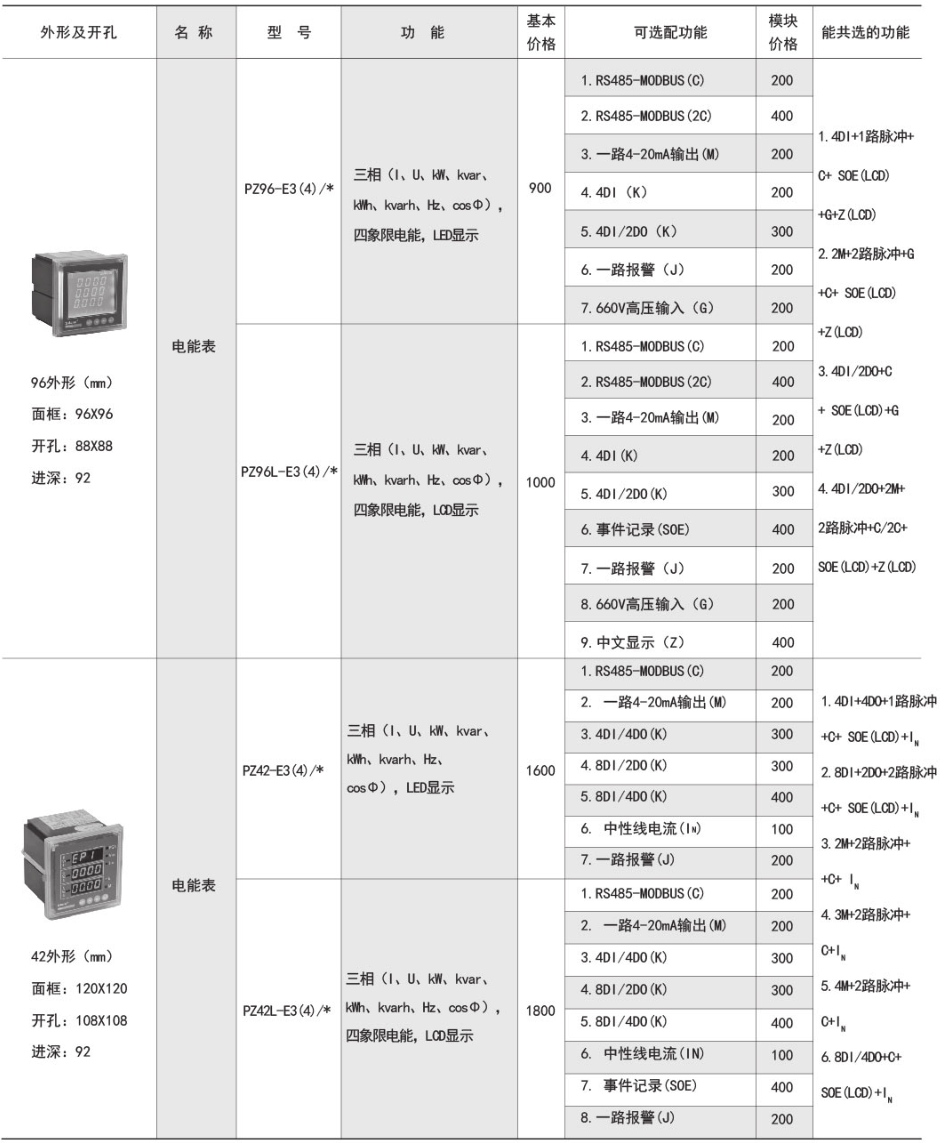

訂貨范例：

具體型號：PZ72-E4/C

技術要求：輸入相電壓220V；電流變比400A/5A；接線方式三相四線；準確級0.5級。

通訊協議：RS485接口 Modbus/RTU協議

輔助電源：AC/DC220V

外形尺寸：

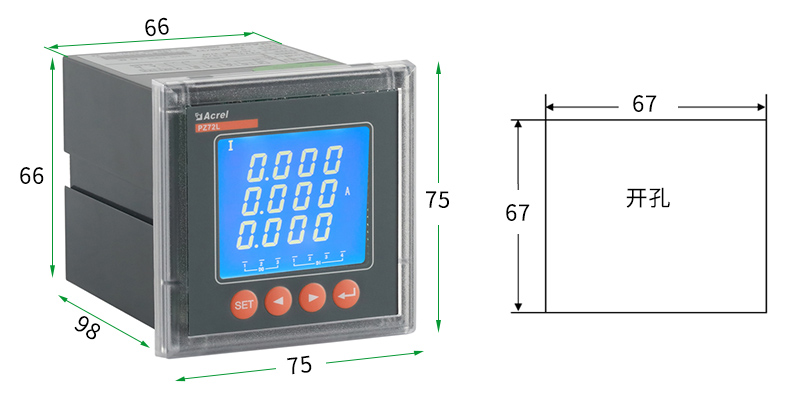

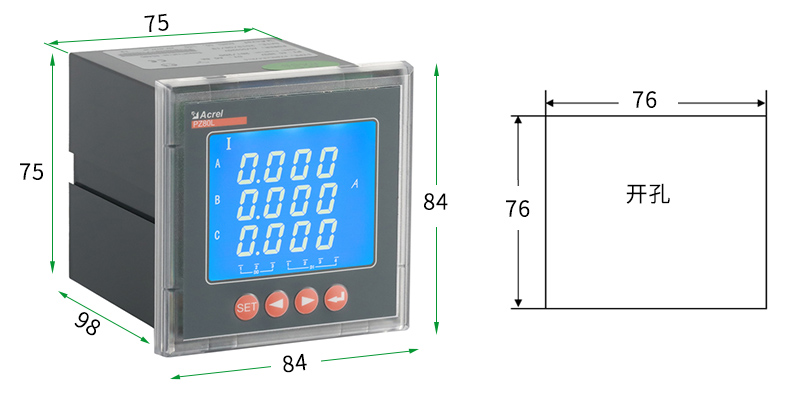

PZ72(L)外形及開孔尺寸[單位mm]

PZ80(L)外形及開孔尺寸[單位mm]

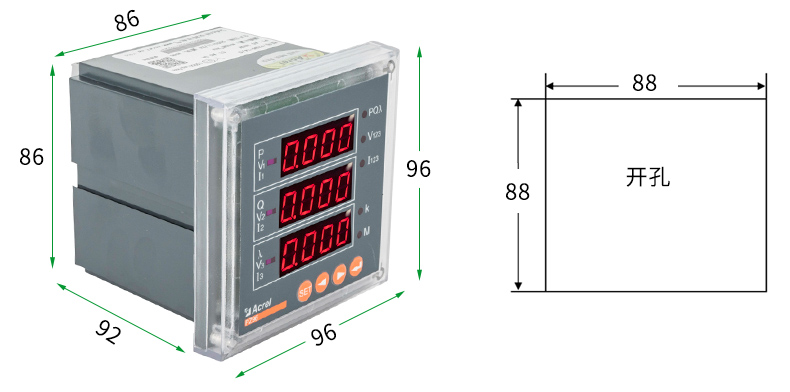

PZ96(L)外形及開孔尺寸[單位mm]

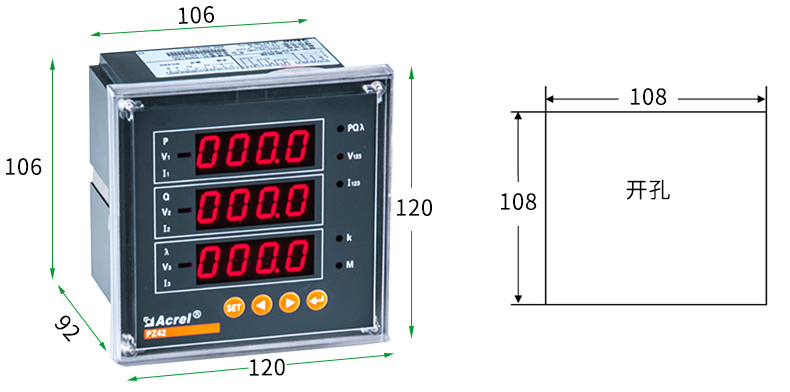

PZ42(L)外形及開孔尺寸[單位mm]

接線方式：

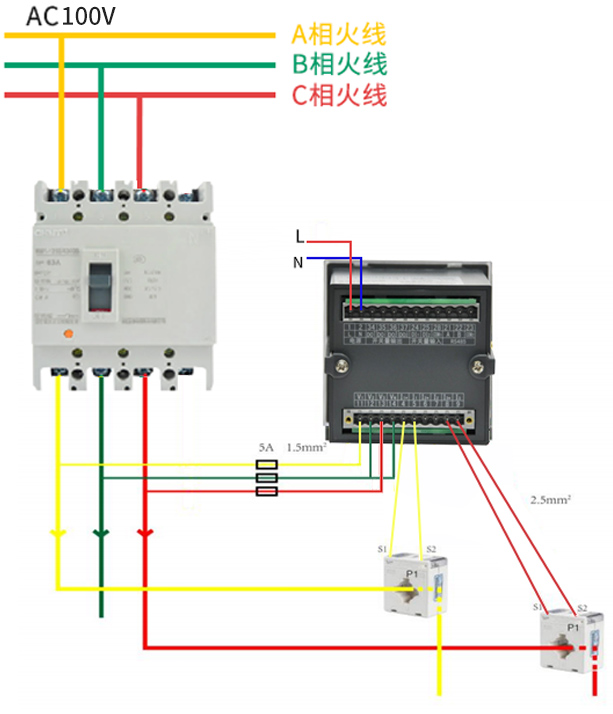

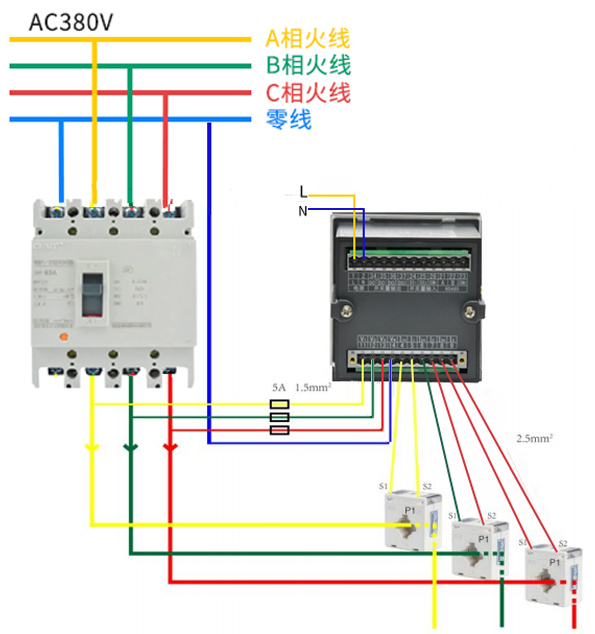

低壓三相四線接線圖

高壓2PT2CT三相三線接線圖

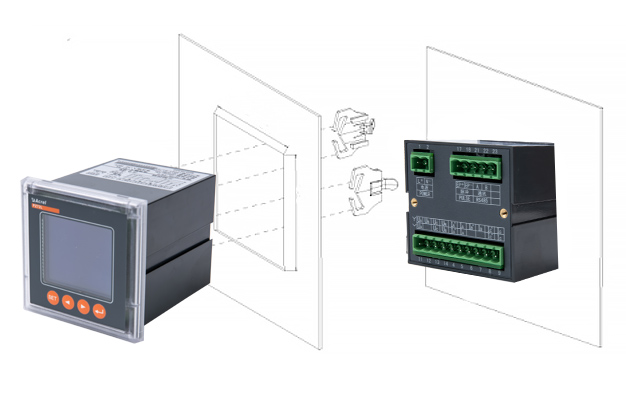

安裝示意：

安裝步驟：安裝方式為屏裝式，采用兩側卡扣擠壓固定，具體操作如下：

1、在配電盤上，選擇適合的地方開一個與所安裝儀表開孔尺寸相同的安裝孔

2、把儀表插入配電盤儀表孔中，插入儀表后，用卡扣固定安裝。

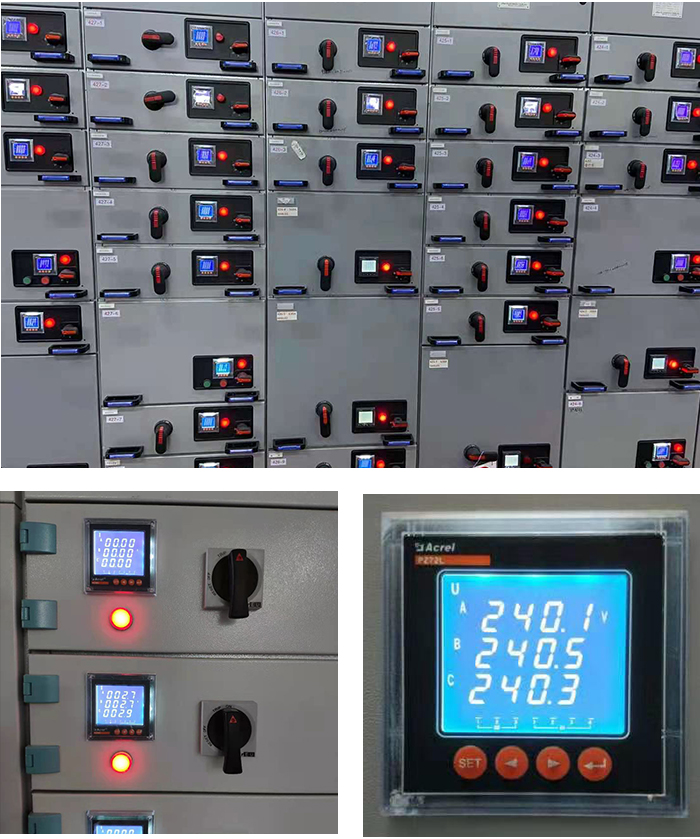

現場安裝圖：
