項目名稱：上海市未成年犯管教所電力監控系統
項目地點：上海
實施時間：2015年
羅始建于1953年11月，曾歷經9次搬遷。新所址現位于本市松江區泗涇鎮，占地100余畝，建筑面積2.1萬平方米。所內綠化面積達40%以上，環境優美，建筑典雅，是集校園式和園林式為一體的，充滿人文關懷的教育矯正場所，是上海市監獄系統對外開放單位之一。

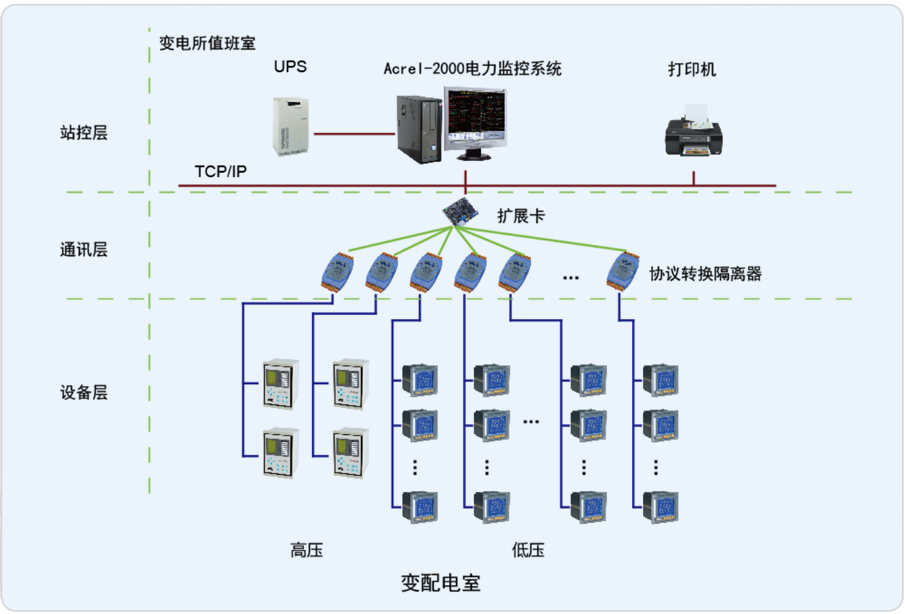

本項目承接其10KV配電增容改造變電所部分電力監控系統,其中有兩路高壓進線，配有綜合保護裝置，低壓部分，進線柜、饋線柜配有儀表。通過Acrel-2000電力監控系統，實時監測變電所內各個回路的電流、電壓、功率、開關狀態等電參量，由此達到變電所少人值守或無人值守的智能化管理。
1. 配電網絡圖: 能夠以配電一次干線圖的形式直觀顯示配電線路的分布情況，同時將實時采集的各回路的電參量信息，以及配電回路開關的分合閘狀態，實時顯示在系統界面中；
2. 電能報表查詢：系統具備各回路定時抄表匯總統計功能，用戶可以自由查詢自系統正常運行以來任意時間段內各配電節點的用電情況；
3. 負荷趨勢曲線：總進線回路及重要負荷的出線設計了負荷趨勢曲線。便于配電維護人員及時掌握用電需求與供電系統負荷占比，確保供電可靠性，為用戶單位的用能權益提供保障；
4. 遙信、遙測實時報警：報警類型包括測量值（如電流、功率）越限、斷路器分合閘、設備通訊故障等。系統報警時能夠進行信息語音提示，自動彈出報警畫面；
5. 用戶權限管理：設置了用戶權限管理功能。通過用戶權限管理能夠防止未經授權的操作（如配電回路名稱修改等）；
6. 通訊狀態圖：能夠完整的顯示整個系統網絡結構，可在線診斷系統網絡通訊狀態，發生網絡故障時能自動在屏幕上顯示故障單元和故障部位。
