一、引言

隨著電動汽車的迅速發展，充電樁行業也迎來了爆發式增長。在充電樁系統中，直流電表作為一個關鍵的計量設備，發揮著至關重要的作用。它不僅能夠準確測量充電過程中的電量消耗，還為充電樁的運營管理、用戶計費以及電網的穩定運行提供了重要的數據支持。

二、直流電表的工作原理及特點

（一）直流電表工作原理

直流電表通過對直流電流和電壓的精確測量，利用特定的算法計算出電能的消耗量。它通常采用霍爾效應傳感器或分流器等技術來測量電流，通過高精度的電壓傳感器測量電壓，然后將兩者相乘得到功率值，并對時間積分得到電能值。

（二）直流電表特點

1.高精度測量：能夠準確測量直流電流和電壓，精度通常在±1%以內，確保計費的準確性。

2. 寬量程：可以適應不同功率等級的充電樁，從幾千瓦到上百千瓦甚至更高。

3.穩定性好：在各種環境條件下都能保持穩定的測量性能，不受溫度、濕度等因素的影響。

4.抗干擾能力強：能夠有效抵御充電樁系統中存在的電磁干擾，保證測量結果的可靠性。

三、直流電表在充電樁行業的具體應用

（一）計費計量

直流電表為充電樁的計費提供了準確的電量計量依據。用戶在使用充電樁充電時，直流電表實時測量充電電量，并將數據傳輸給充電樁控制系統和后臺管理系統。根據預先設定的計費規則，系統可以準確計算出用戶的充電費用，實現公平、合理的計費。

（二）運營管理

1.數據監測：充電樁運營商可以通過直流電表實時監測充電樁的運行狀態，包括充電電流、電壓、功率、電量等參數。這些數據可以幫助運營商及時發現充電樁的故障和異常情況，提高充電樁的可靠性和可用性。

2.能耗分析：通過對直流電表采集的數據進行分析，運營商可以了解不同時間段、不同地點充電樁的能耗情況，優化充電樁的布局和運營策略，降低運營成本。

3.遠程控制：借助直流電表的通信功能，運營商可以實現對充電樁的遠程控制，如遠程啟動、停止充電，調整充電功率等，提高運營管理的效率。

（三）電網互動

1.負荷監測：直流電表可以將充電樁的負荷信息實時反饋給電網，幫助電網調度部門了解充電樁的用電需求，合理安排電網的運行方式，避免電網過載。

2.需求響應：在電網負荷高峰時，電網可以通過與充電樁的互動，控制充電樁的充電功率或暫停充電，實現需求響應，緩解電網壓力。

四、安科瑞直流電表介紹

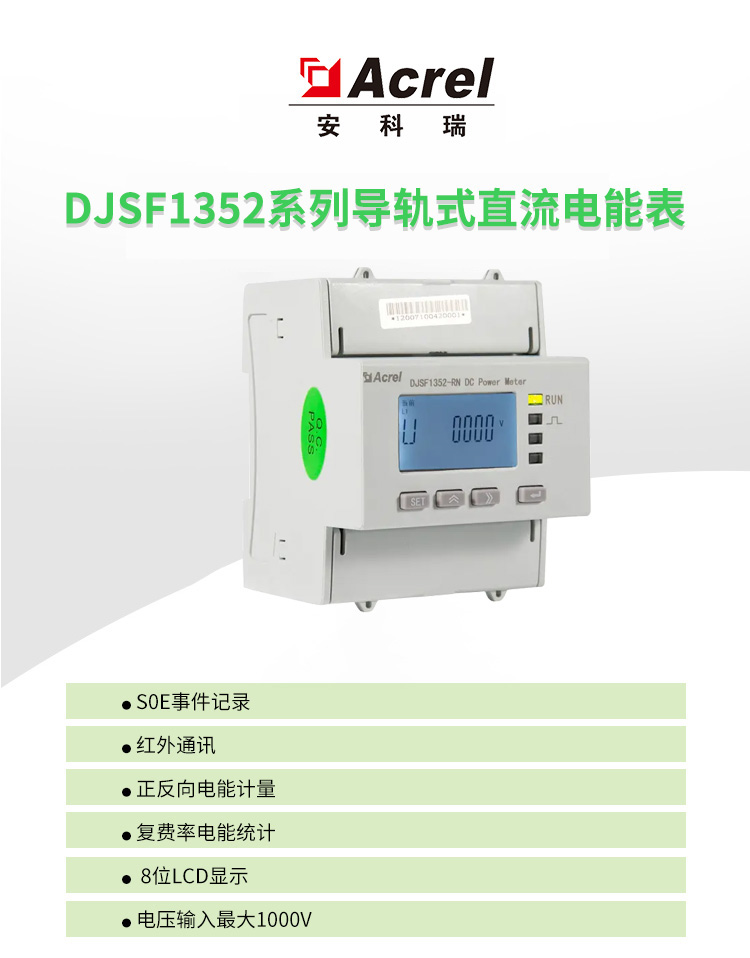

安科瑞 DJSF1352-RN 是一款導軌式直流電能表，主要針對電信基站、直流充電樁、太陽能光伏等應用場合而設計。適用于需要精確計量直流電能的場所，如各類直流供電系統、儲能系統等。

1.功能特點：

雙路直流輸入：可以同時測量兩路直流信號，方便對多組直流電路進行監測和計量。

多種電能計量：可計量直流系統中的總電能，也能計量規定時間段內的電能，便于用戶掌握不同時間段的用電情況。

數據監測與傳輸：能夠測量電壓、電流、功率等電參數，并且檢測結果既可本地顯示，又能與工控設備、計算機連接，組成測控系統，方便用戶實時監控和管理。

通訊功能：具有紅外通訊接口和 RS-485 通訊接口，同時支持 Modbus-RTU 協議和 DLT645-97 (07) 協議，可實現數據的遠程傳輸和通信。

2.技術參數：

輸入：電壓輸入范圍為直流 0 - 1000V（具體需參考接線圖）。

電流輸入可采用外部分流器（0 - 75mV）或霍爾傳感器（0 - 20mA、4 - 20mA、0 - 5V、0 - 10V 等）。

精度等級：通常為 1 級（部分產品可達到 0.5 級，具體根據選型而定）。

其他：絕緣電阻≥40MΩ；工頻耐壓方面，電源、電壓輸入、電流輸入、繼電器輸出和開關輸入、通信接口、脈沖輸出等 3kV/1min；工作溫度范圍為 - 25℃~+65℃，極限溫度為 - 40℃~+70℃，存儲溫度為 - 40℃～+80℃；濕度≤93% RH，無冷凝，無腐蝕性氣體；海拔≤2500m。

3.       安裝方式

產品安裝采用標準的 DIN35mm 導軌式安裝，這種安裝方式簡單便捷，節省空間，便于在各種電氣柜內安裝和維護。

4.       證書報告

CE證書

UL證書

五、結論

直流電表作為充電樁行業中的重要計量設備，在計費計量、運營管理和電網互動等方面發揮著不可替代的作用。隨著電動汽車市場的不斷擴大和充電樁行業的快速發展，對直流電表的需求也將持續增長。未來，直流電表將不斷向高精度、智能化、多功能方向發展，為充電樁行業的發展提供更加可靠、高效的計量支持。
