基本信息

項目名稱：淄博歐木特種紙業四期電力監控系統的設計與應用

項目地點：淄博

實施時間：2012年11月

項目簡介

淄博歐木特種紙業有限公司是山東齊峰特種紙業股份有限公司的全資子公司。2003年企業被國家科技部命名為國家新材料產業化基地骨干企業，2004 年進入全國私營企業納稅百?gòu)?qiáng)排行榜，公司擁有山東省企業技術開發中心、山東省高檔裝飾原紙工程技術中心和院士工作站，由中國造紙?jiān)菏筷惪藦?fù)教授擔任專家。

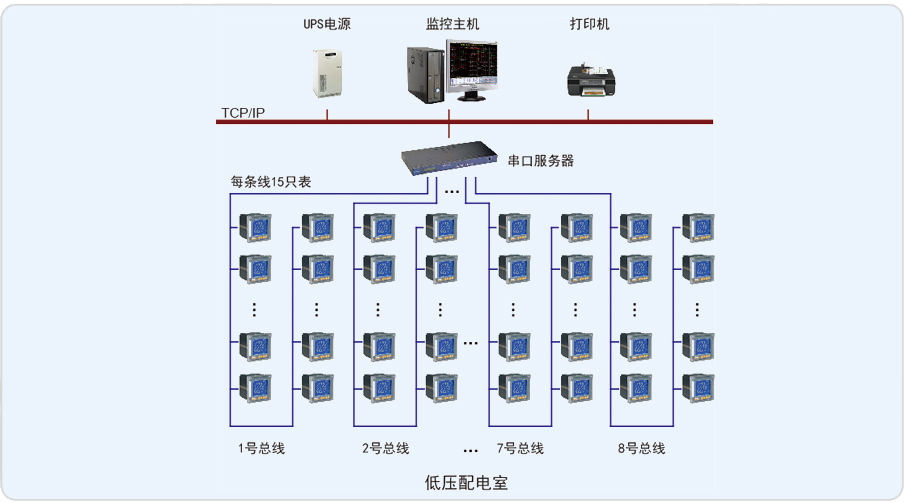

淄博歐木特種紙業有限公司四期電力監控系統針對淄博歐木特種紙業有限公司內四期低壓配電室開關柜內安裝的約120只安科瑞智能電力儀表，監控室位于配電室內。為滿足配電室統一監控的要求，配電室現場安裝安科瑞公司網絡電力儀表通過屏蔽雙絞線手拉手相連至串口服務器，串口服務器通過五類線接入后臺主機，進行數據傳輸。

該電力監控系統應實現各配電室各饋線回路電壓、電流、功率、功率因數及頻率等監測信息實時刷新，配電室整體一次圖形式直觀動態顯示；完成對各配電回路的電壓、電流或功率實時和歷史趨勢曲線的繪制，便于分析該回路配電運行工況；完成對各回路的電能集抄功能，并自動生成符合客戶管理需求的用電報表，所有報表或圖表支持查詢打印功能；對各監測點的通訊狀態或異常用電進行報警，便于管理人員實時掌握并分析配電運行情況。

系統實現的功能

系統主要實現的監控功能：

1.系統由數據采集裝置采集現場有關數據，包括模擬量，脈沖量及開關量，測量量，外部輸入訊號等數據傳至監視系統作實時處理；

3.監視系統能完成對低壓配電系統模擬量運行狀態的監視，有效反映各模擬量（I、U、P、F、E等）；

4.系統能對低壓配電系統內所有開關、斷路器位置和故障信號進行有效，安全，可靠，直觀的監視；

5.系統在主控機顯示與實際相對應的一次接線模擬圖，顯示各控制對象的運行狀態并實時更新。
