基本信息

項目名稱：上海金橋德勤通用廠房電能管理系統

項目地點：上海

實施時間：2015年3月

項目簡介

上海金橋德勤通用廠房位于上海川橋路金湘路交叉口，由兩棟9層高層（A#、B#廠房建筑高度48.6米）、兩棟4層低層（C#、D#廠房建筑高度23.6米）及一個整體地下室構成。總建筑面積56846.87平方米，其中地上總建筑面積40868.34平方米，地下建筑面積15978.53平方米。安科瑞電氣股份有限公司于2015年3月承接了上海金橋德勤通用廠房的電能管理系統的設計與實施。設計中充分體現系統的先進性、可靠性、安全性、開放性、可維護性等。

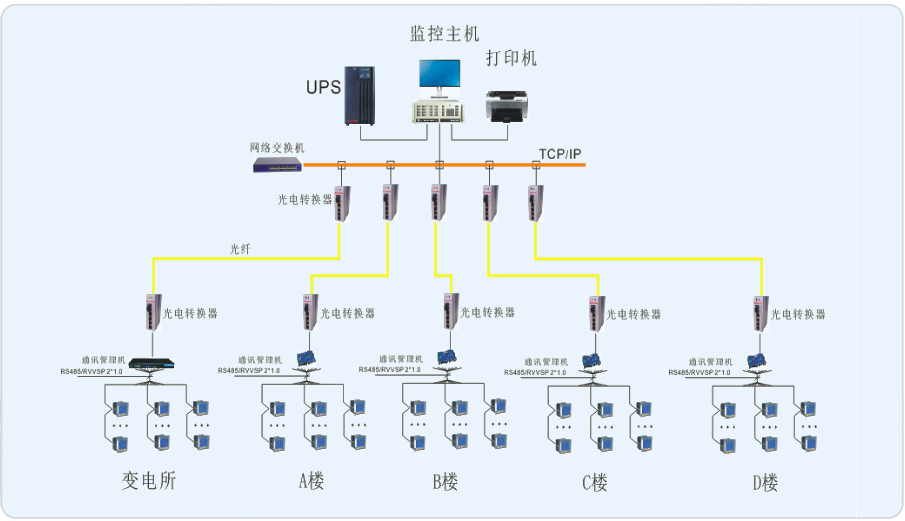

上海金橋德勤通用廠房共1個10KV/0.4KV配電房，在配電房內有0.4KV的安科瑞PZ96L-E4儀表102塊；A#有安科瑞PZ96L-E4儀表13塊，B#有安科瑞PZ96L-E4儀表8塊；C#和D#分別有安科瑞PZ96L-E4儀表4塊，上海金橋德勤通用廠房共用安科瑞儀表133塊。對于上海金橋德勤通用廠房的配電情況，在每棟大樓里安放了采集器通過光纖到A棟的消防控制室，配電房的儀表連接至安放在配電室旁邊的通訊機柜再通過光纖到消防控制室，將所有的儀表連接一起，實現對上海金橋德勤通用廠房用電的實時管理。

系統實現的功能

1. 系統具有使用一次圖形式顯示采集0 .4kV配電室配電回路運行狀態、顯示0.4kV回路的母線電壓，進線、有功無功功率、功率因數和頻率以及電能；

2. 系統具有各個回路定時實時抄表匯總統計，用戶可自由查詢各個回路的用電情況；

3. 系統具有對現場各監測點設計回路負荷趨勢曲線，便于維護人員掌握用電需求與供電負荷占比；

4. 系統可對歷史數據進行對比分析，可及時發現潛在故障，減少設備維護費用；

5. 系統具有通訊狀態顯示，可實時的顯示各設備的通訊狀態，可在線監測網絡通訊狀態；

6. 系統具有權限管理功能，通過用戶權限管理可防止未經授權的操作。
